Кран сферический под манометр КСМ-35ХЛ / "АрмРесурс"

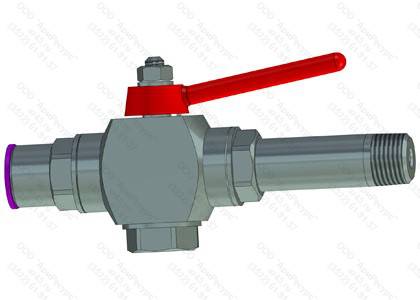

Кран сферический под манометр КСМ-35, КСМ-35-3, КСМГ-35, КСМГ-35-3 (АРМ-КС) с переходником под приварку по ТУ 3742−002−38460974-2014 и др.

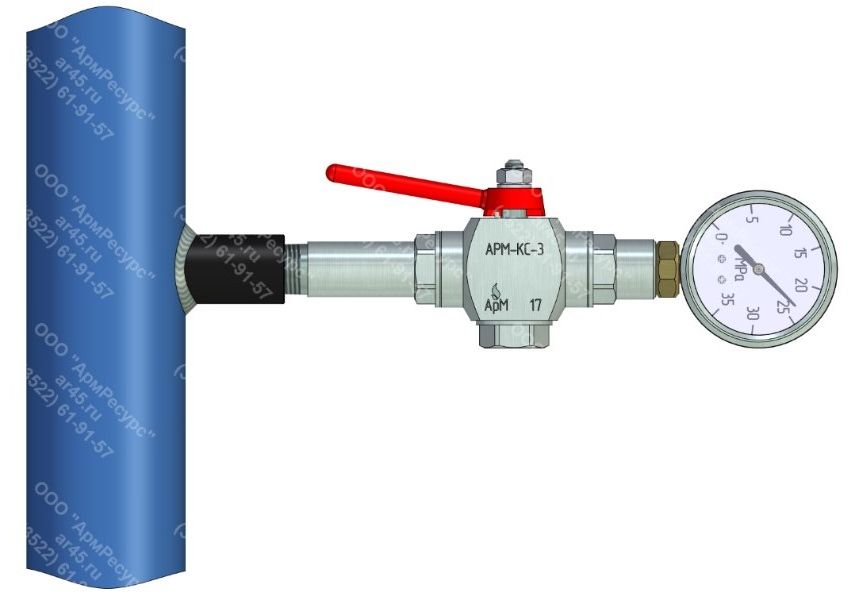

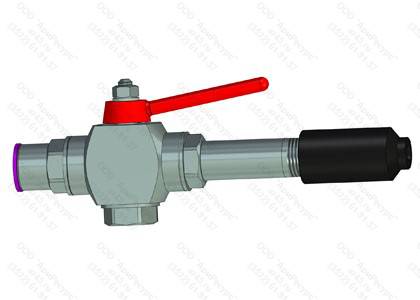

Кран КСМ-35 и его модификация Кран КСМ-35-3 используются для регулирования потока рабочей среды, поступающей к манометру, контролирующему давление в трубопроводной системе. В отличие от игольчатых клапанов, данное устройство обеспечивает более оперативную регулировку и наглядный контроль состояния (открыт/закрыт) благодаря конструкции рукоятки.

Кран КСМ-35, КСМ-35-3 – это трёхходовой кран. При повороте рукоятки из открытого положения в закрытое происходит автоматический сброс избыточного давления от манометра через специальное дренажное отверстие в корпусе крана. Эта функция обеспечивает безопасную замену измерительного прибора.

Дренажная система крана КСМ-35, КСМ-35-3 оснащена резьбовым соединением К1/4, позволяющим подключить отводящую трубку для сбора рабочей среды в резервуар. Это предотвращает загрязнение окружающей территории.

Основные преимущества Крана КСМ-35, КСМГ-35:

Быстрота управления по сравнению с игольчатым клапаном;
Изготовление запорного органа-шара из нержавеющей стали;
Наличие уплотнения запорного органа из композитного эластомерного материала;
Удобство при монтаже и эксплуатации за счёт визуального контроля положения рукоятки “Открыто – Закрыто” при повороте на угол 90°;
Сброс давления от манометра производится через дренаж в атмосферу или отводную трубку.

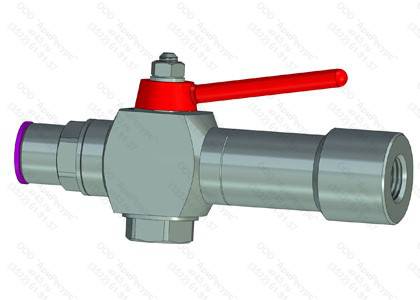

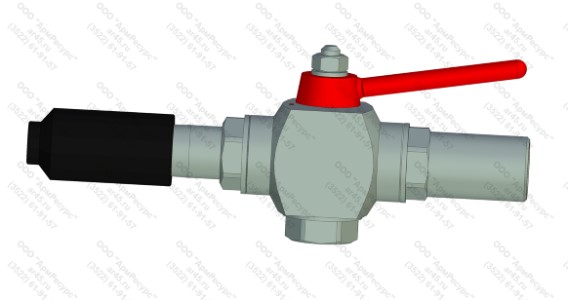

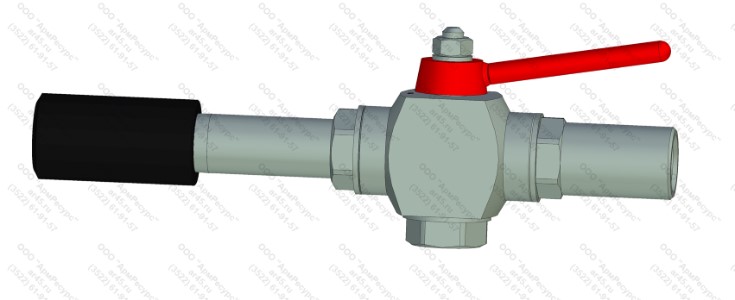

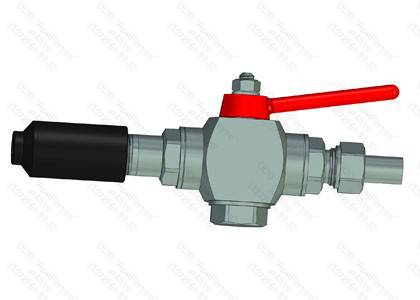

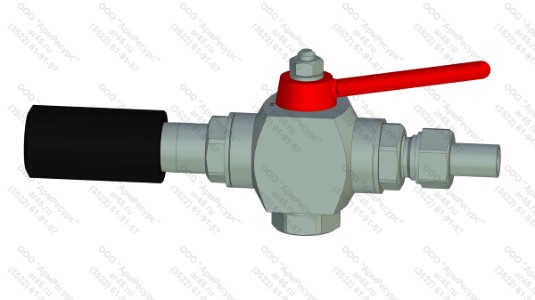

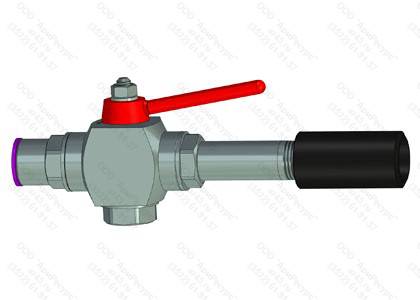

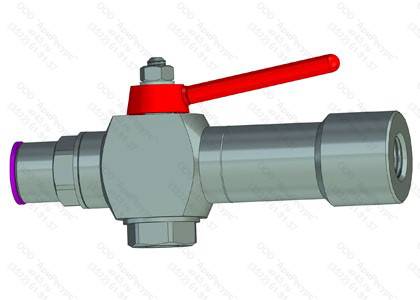

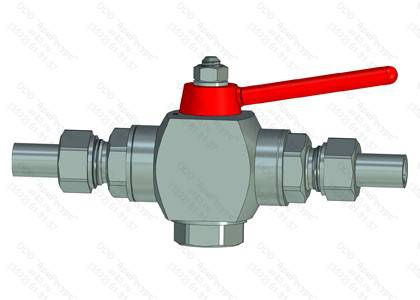

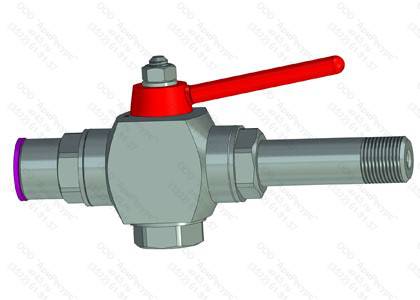

Модификации Крана сферического КСМ-35, КСМГ-35 , КС2-10х16-лс, КС2Г-10х16-лс:

Характеристики Крана КСМ-35:

Давление - 16,0, 25,0, 35,0 МПа	Проводимая среда - нефть, газ, газоконденсат, нефтепродукты, вода
Температура проводимой среды - не выше 120 оС	Температура окружающей среды - от -60 оС до 60 оС

Материалы Крана КСМ-35:

Корпус - Сталь 09Г2С (под заказ 30ХМА, 12Х18Н10Т)	Шар - Сталь 20Х13
Бобышка - Сталь 09Г2С (под заказ 13ХФА, 12Х18Н10Т)	Уплотнения - Фторопласт Ф4К20 + Кольцо резиновое ГОСТ 18829
